Детектор дронів (FPV та квадро) – Obriy 1.3

Опис

Детектор постійно сканує діапазони 1.2, 2.4 і 4.9-6 ГГц, на яких працює більшість квадрокоптерів і FPV, і сигналізує користувача про наявність та наближення дронів.

Є два чинники, що можуть запустити сигналізацію:

Наявність будь-якого радіосигналу, що перевищує поріг спрацювання на одній і тій же частоті протягом щонайменше 4 секунд.

Наявність сигналу аналогового відео (на будь-якій частоті з будь-якою тривалістю). Аналогове відео використовується у FPV.

Для фільтрації шуму застосовуються перевірки RF-відбитків сигналів, регульовані пороги чутливості, фільтрація коротких сигналів і каналів WiFi/Bluetooth. Це забезпечує стабільну роботу з мінімальною кількістю хибних спрацювань.

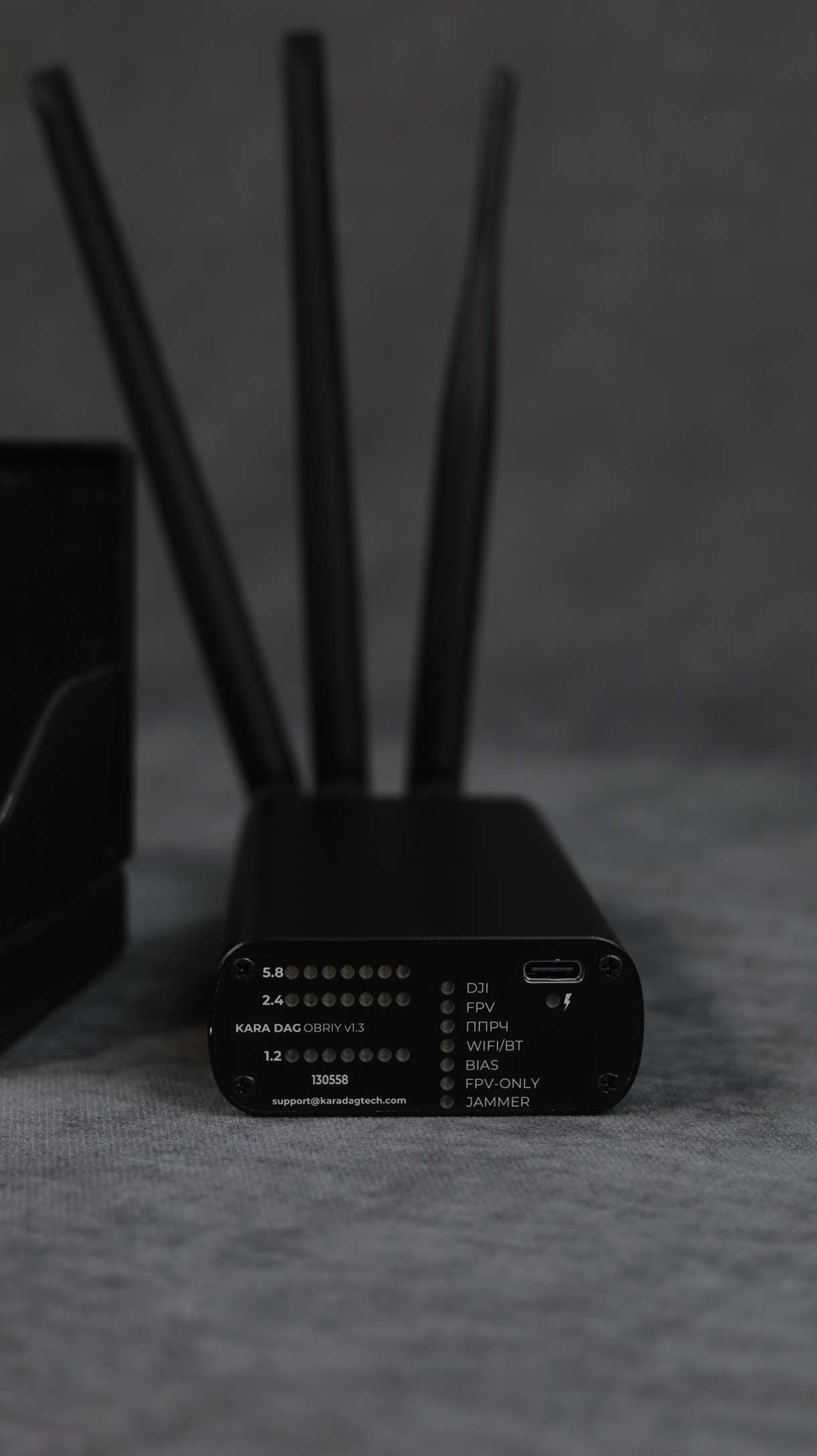

При виявленні сигналу сповіщає про нього світловою, вібраційною та звуковою сигналізацією. Рівень сигналу відображається на задній панелі, а також через періодичність звукових сигналів. За характером сигналів можна оцінити відстань до дрона та визначити напрям його руху у режимі “Пеленгація”. Прилад працює як автономно (в кишені), так і з підключенням до зовнішнього екрана через роз’єм Jack 3.5 для виводу перехопленого відео.

Які дрони прилад детектує?

Дрони DJI (більшість), а також FPV, які передають відеосигнал на діапазонах 1.2, 2.4 і 4.9-6 ГГц. Тобто, Obriy 1.3 також детектує дрони за їх відеоканалом.

На сигнали з ППРЧ наш прилад не реагує, тобто на сигнали пульта та телеметрії Mavic він не реагує, бо там є ППРЧ. Але зазвичай дрони окрім телеметрії випромінюють ще й відео, яке прилад детектуємо. На телеметрію FPV детектор теж не реагує, але бачить їх, якщо дрони мають відеоканал на 1.2, 2.4 чи 4.9-6 ГГц.

Функціонал та особливості

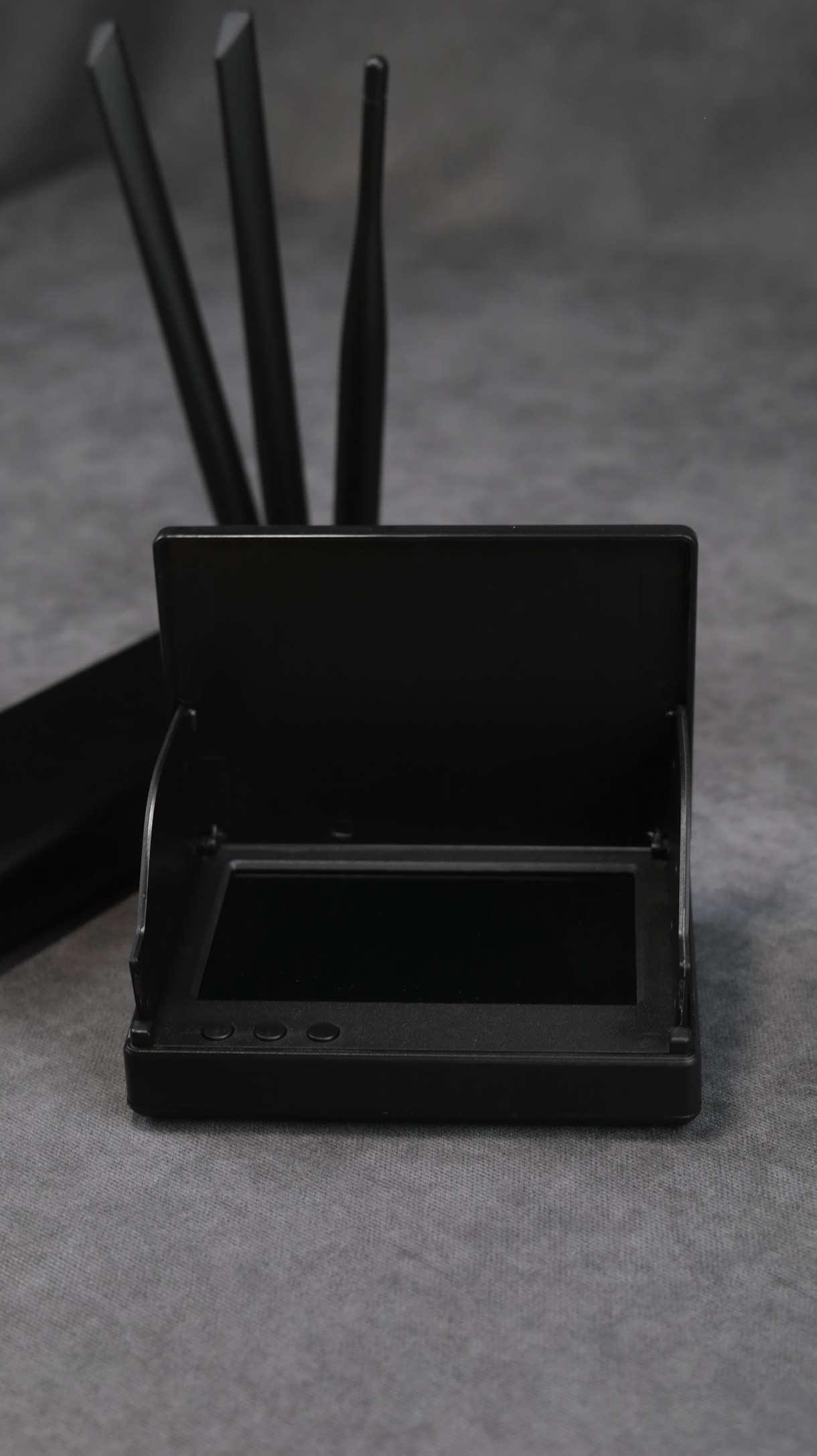

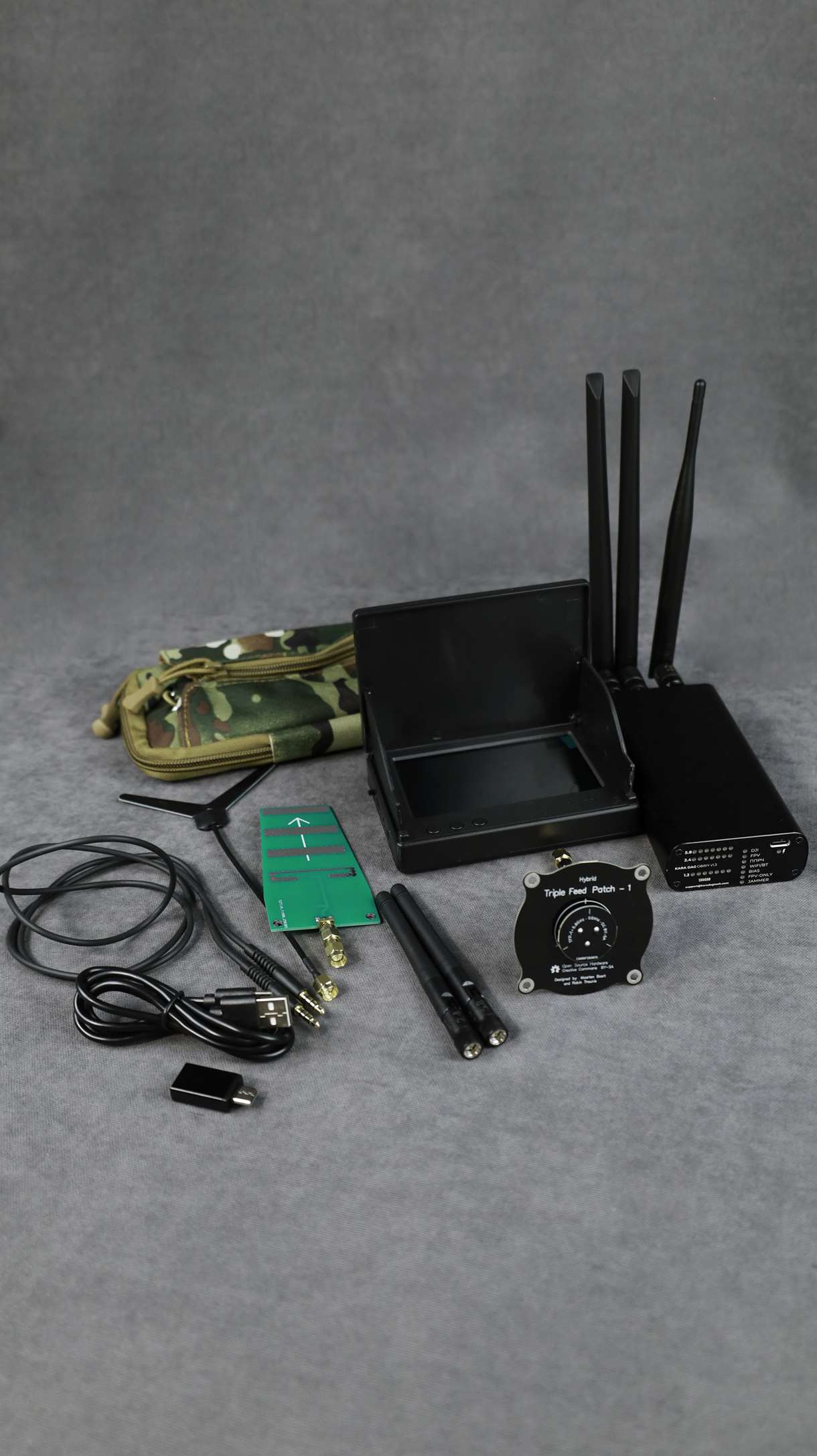

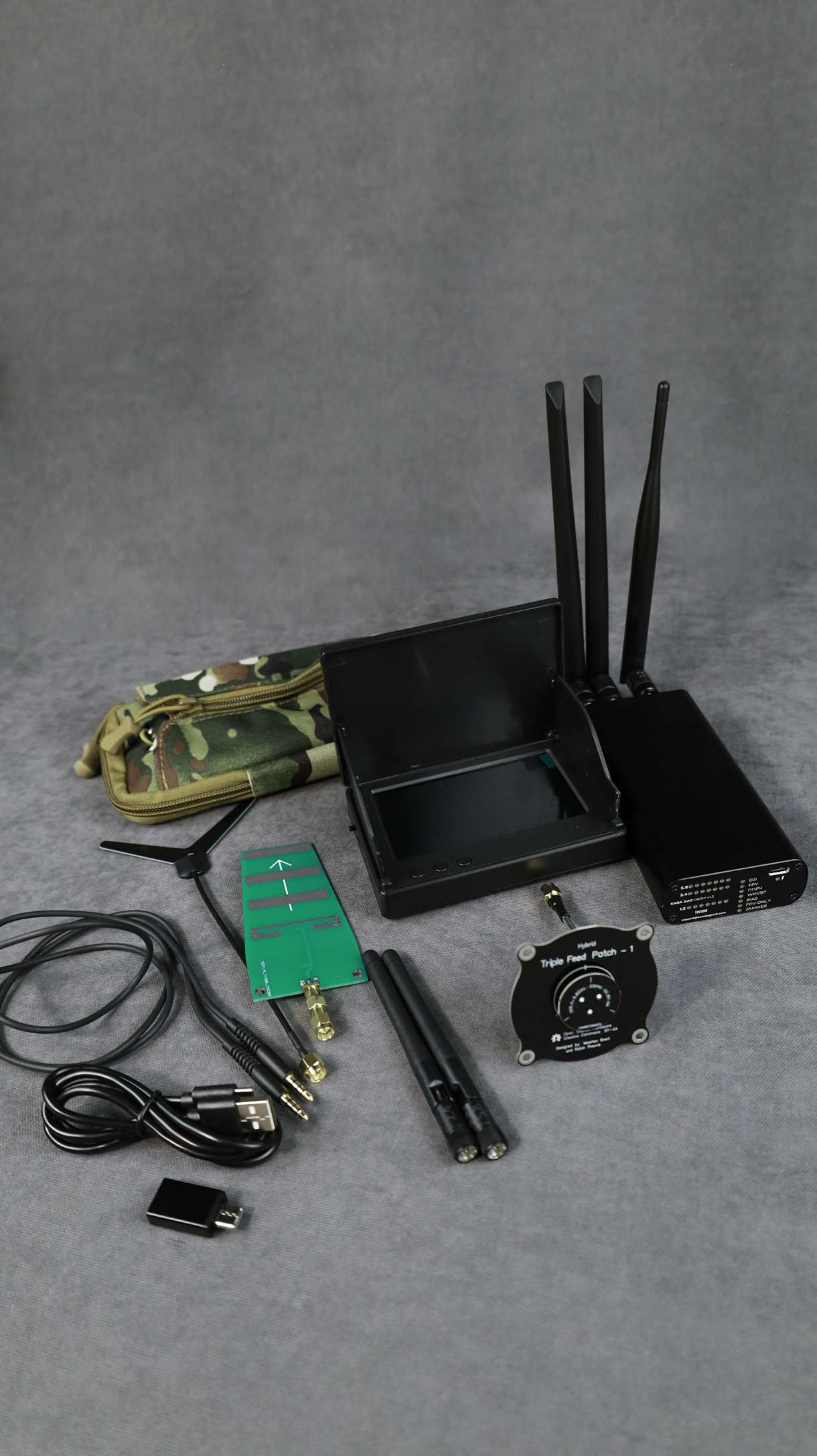

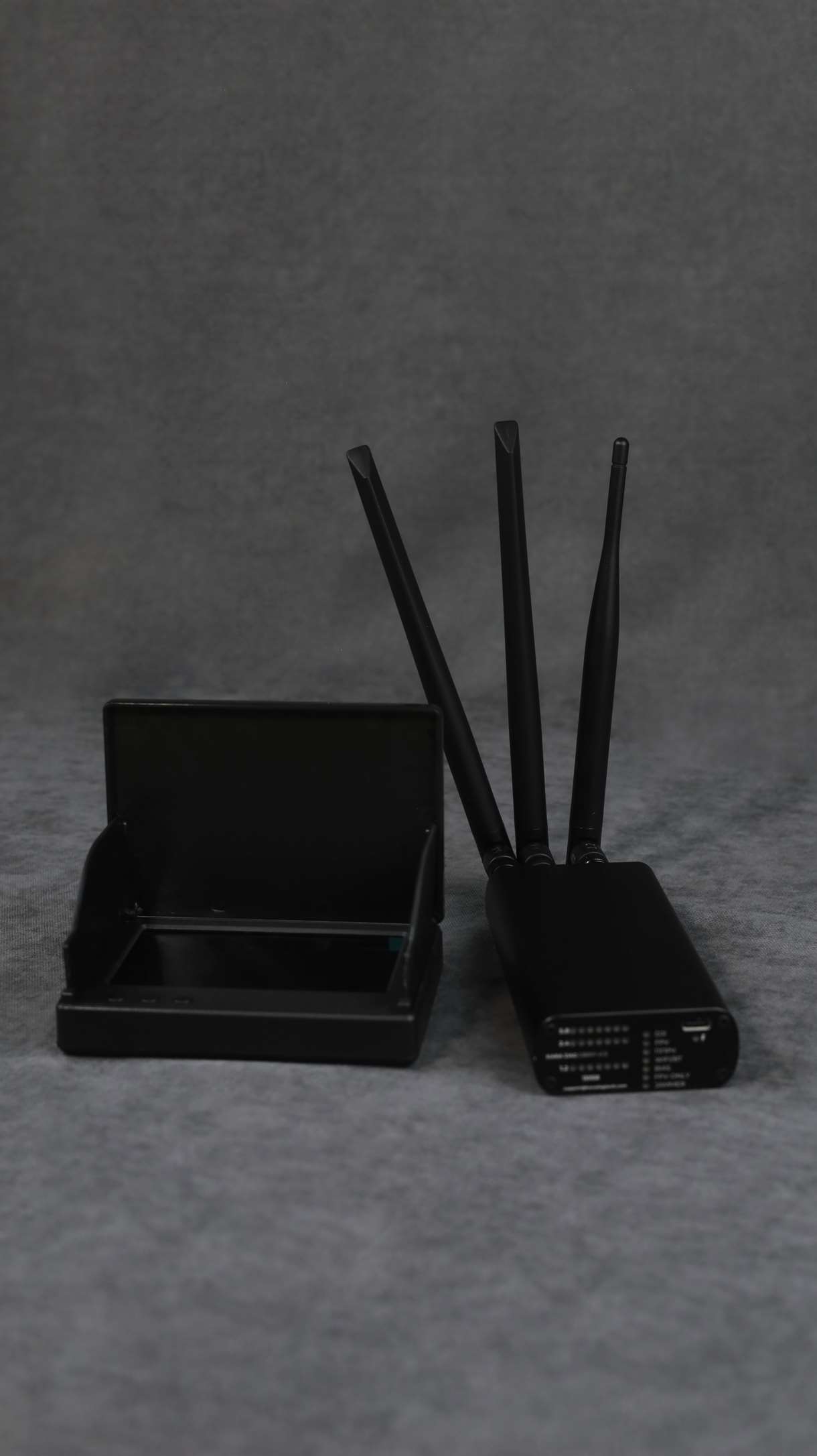

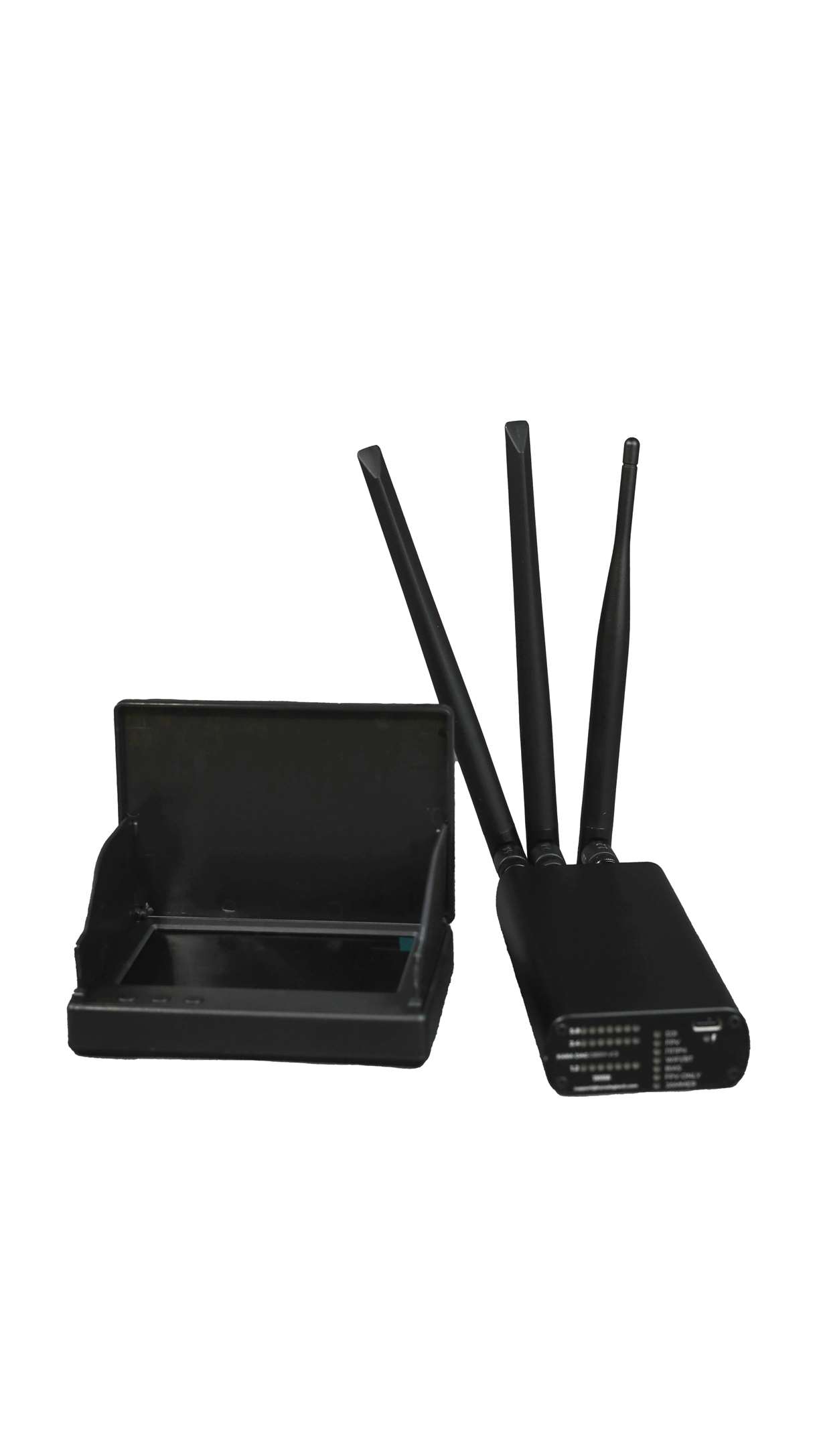

Перехоплення аналогового відео та вивід на зовнішній екран. Монітор постачаєтсья у комплекті. Також є можливість виводу перехопленого відео на ПК.

Фільтрація WiFi та Bluetooth. У цьому режимі прилад спочатку визначає, на яких частинах діапазонів працює WiFi чи Bluetooth, а потім ігнорує всі сигнали на цих смугах.

Інтеграція з системами РЕБ. Доступний вихід для активації РЕБ, що дозволяє пристрою інтегруватися майже з будь-якою системою РЕБ з мінімальними модифікаціями. РЕБ буде вмикатись автоматично за наявності дронів поблизу.

Перегляд спектра. Можливість перегляду спектра через Android-додаток, а також на ПК, передачі даних на командний пункт або інтеграції з системами збору оперативної інформації. Пристрій передає дані спектрального аналізатора та інформацію про виявлені загрози через Type-C з використанням протоколу Serial over USB.

Калібрування частотної характеристики для певної антени та ситуації. Калібрація є критично важливою функцією приладу, оскільки дозволяє адаптувати його до конкретного середовища та підключених антен, забезпечуючи коректну роботу в різних радіоумовах, мінімізуючи хибні спрацювання та виявляючи нетипові сигнали, що не входять до стандартного радіоспектра вашої локації. Під час калібрації прилад самостійно аналізує середовище і виставляє оптимальні пороги.

Редагування порогів чутливості. Зниження або підвищення порогів на певних діапазонах приладу впливає на його чутливість. Тобто, ви можете налаштувати різну чутливість на трьох діапазонах, відповідно до ваших потреб.

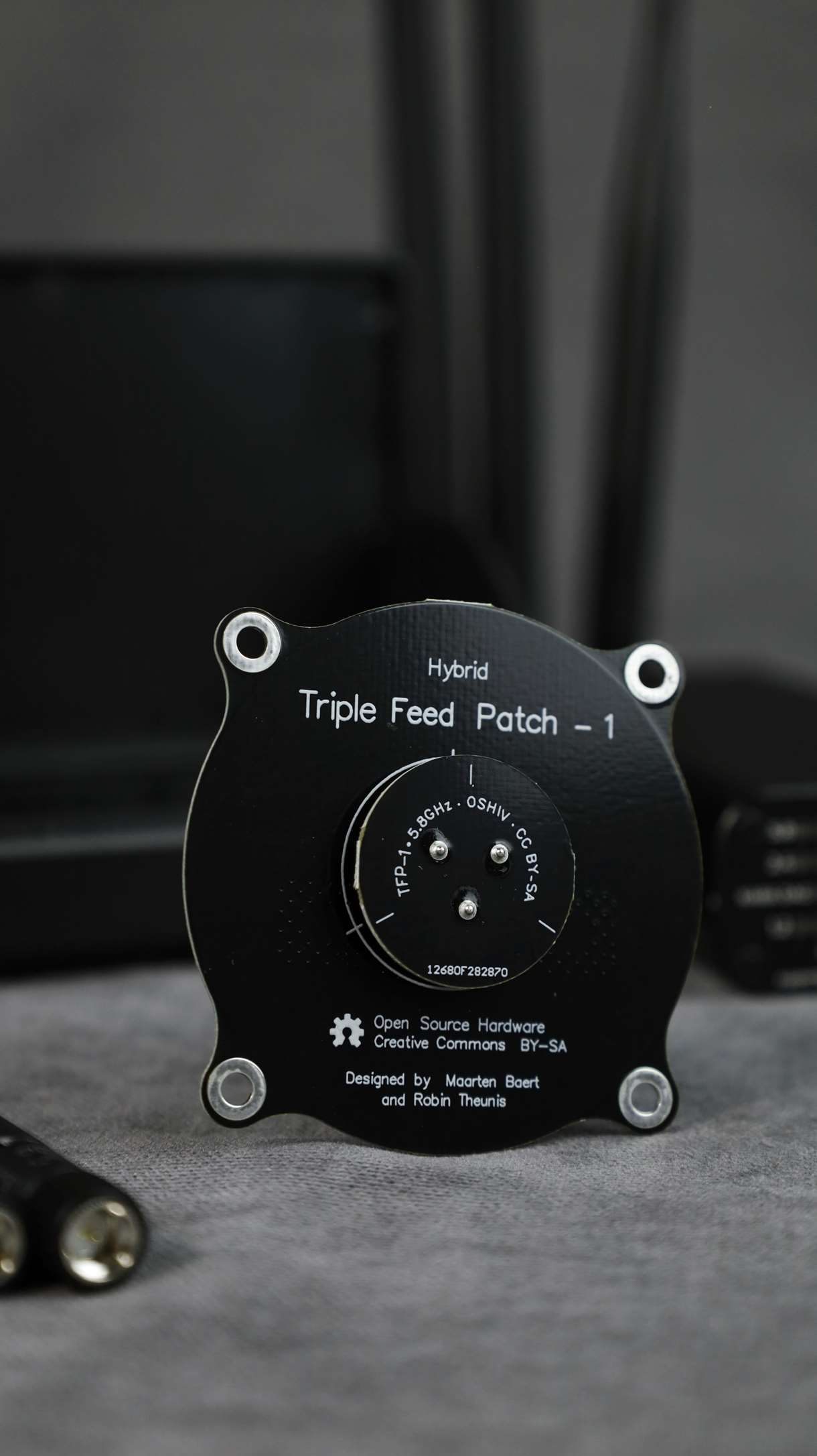

Визначення напрямку загрози. Можливість встановлення напряму загрози за допомогою спрямованої антени у режимі “Пеленгація”.

Режим “Тільки FPV”. Ігнорує всі сигнали, окрім FPV, що мінімізує хибні спрацювання. Режим призначений для використання в місцях із великою кількістю РЕБ або WiFi-сигналів.

Вихід на навушники. Передача сигналів тривоги та визначення напрямку загрози на навушники.

Режим “Блекаут”. Вимкнення всіх світлодіодів для маскування

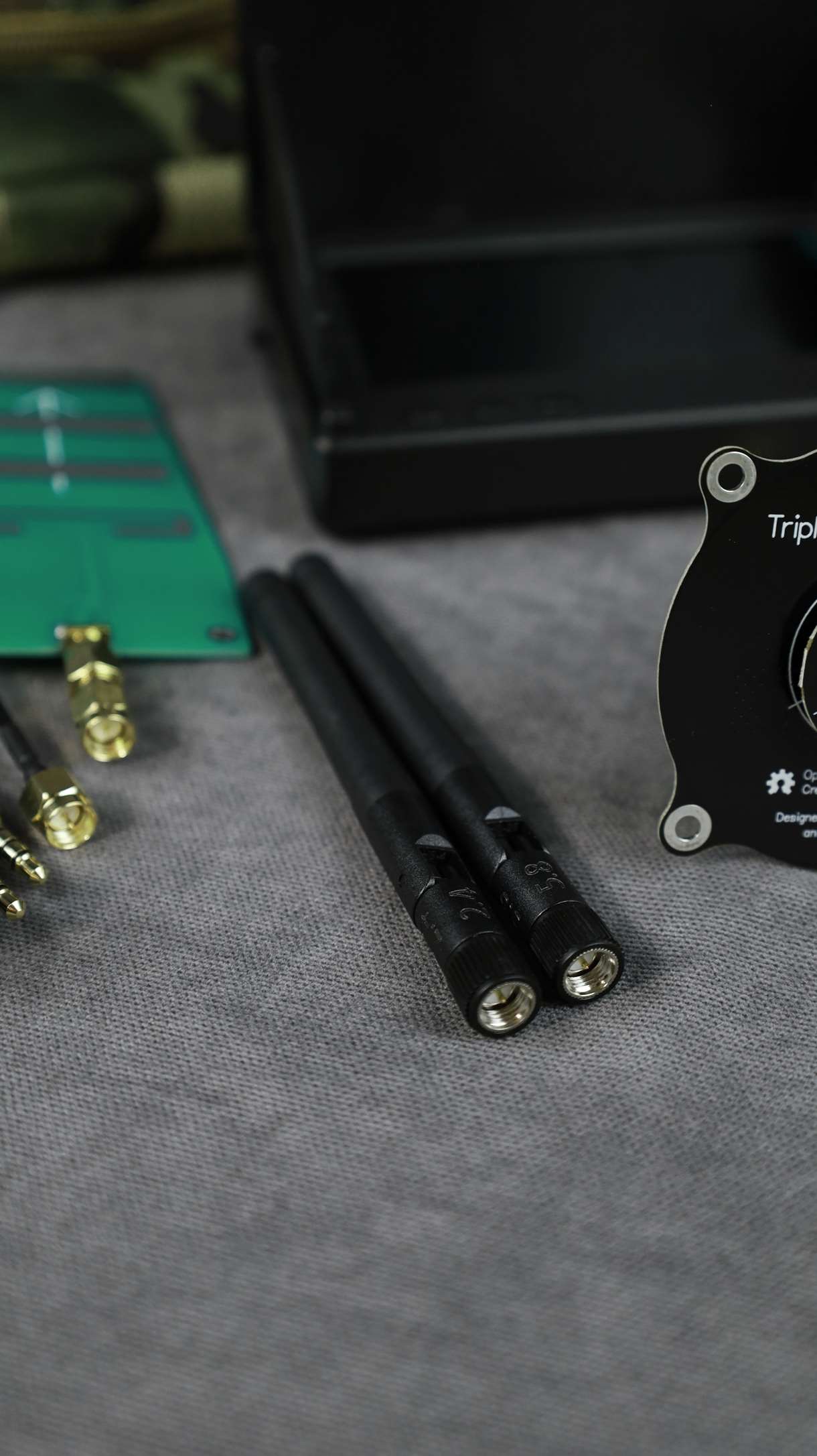

Живлення через Bias-T для антени на 5.8 ГГц. Можливість підключення зовнішніх антен через кабель (до 10 м) із підсилювачем, що живиться від самого пристрою через Bias-T.

Можливість відключення певних діапазонів. Мют одного або кількох діапазонів (1.2, 2.4, 4.9-6 ГГц), що дозволить приладу не реагувати на них, навіть коли пробивається поріг.
